防虫 高速開閉シートシャッター
マジックオプトロン門番
防虫性能に定評の有るオプトロンが進化!
1枚のシートが、外面と中面で、グリーンとイエローに見える、Wマジックの防虫効果で広い開口部からの虫の侵入を抑制します。
今までの「オプトロン」は、飛翔性昆虫に光を感じにくくする事に特化していました。
「マジックオプトロン」は、万が一侵入してしまった飛翔性昆虫を、黄色に虫が誘引される原理を併用し、屋内側の黄色いシート面に誘う事で、出口側に誘導し、さらなる内部侵入を防止します。
[共同企画]大成ファインケミカル株式会社 イカリ消毒株式会社 小松電機産業株式会社
防虫 高速開閉シャッター マジックオプトロン門番
防虫性能に定評の有るオプトロンが進化!
1枚のシートが、外面と中面で、グリーンとイエローに見える、Wマジックの防虫効果で広い開口部からの虫の侵入を抑制します。
今までの「オプトロン」は、飛翔性昆虫に光を感じにくくする事に特化していました。
「マジックオプトロン」は、万が一侵入してしまった飛翔性昆虫を、黄色に虫が誘引される原理を併用し、屋内側の黄色いシート面に誘う事で、出口側に誘導し、さらなる内部侵入を防止します。
[共同企画]大成ファインケミカル株式会社 イカリ消毒株式会社 小松電機産業株式会社
![](_src/74986218/img01.jpg?v=1712900020650)

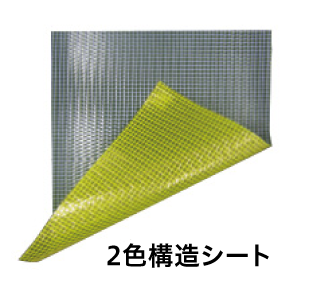

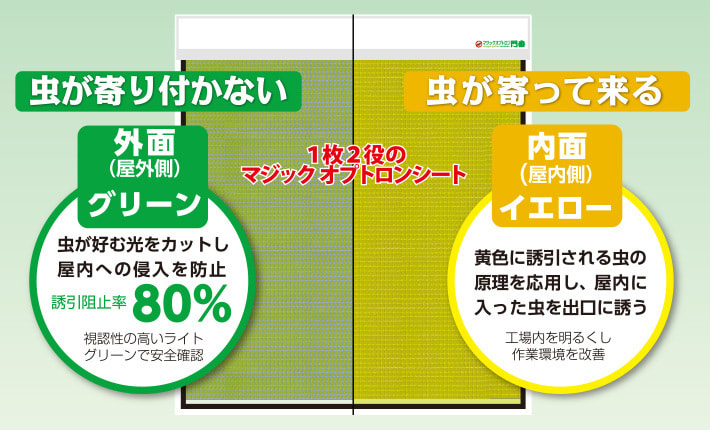

マジックオプトロンシートの特長
シャッターに虫を寄せ付けず、万が一入った虫は奥に行かせない!
![](_src/74986229/img02.jpg?v=1712900020650)
![](_src/74986231/img03.png?v=1712900020650)

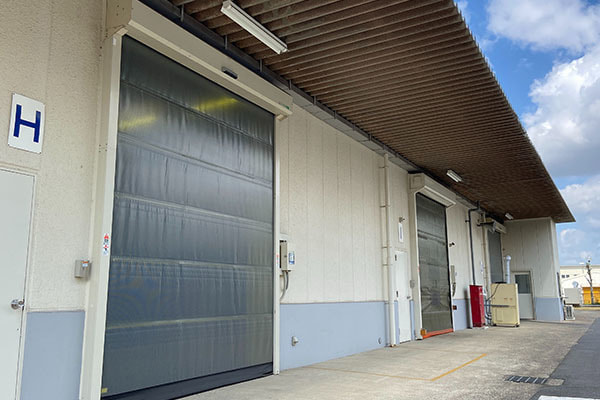

<工場搬入口 施工>
昼:屋外
![](_src/74986273/img04.jpg?v=1712900020650)

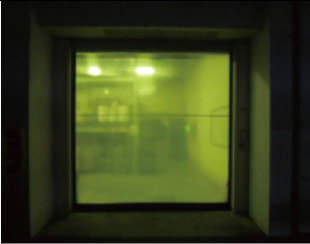

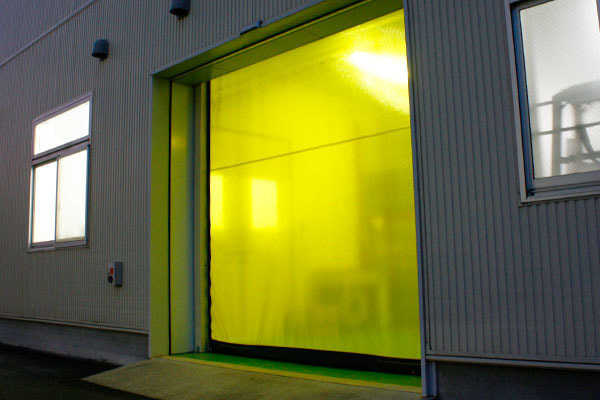

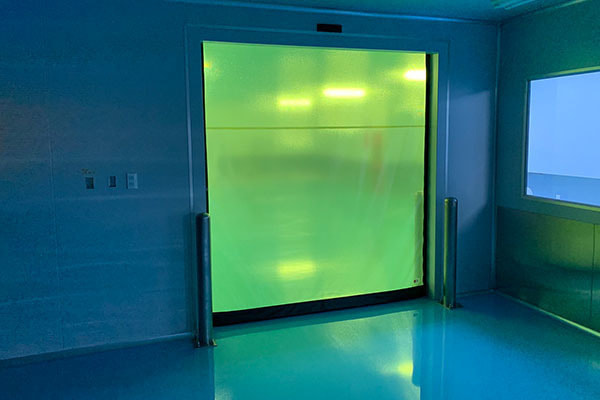

夜:屋外
![](_src/74986278/img05_20230522142638354.jpg?v=1712900020650)

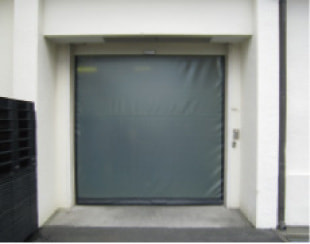

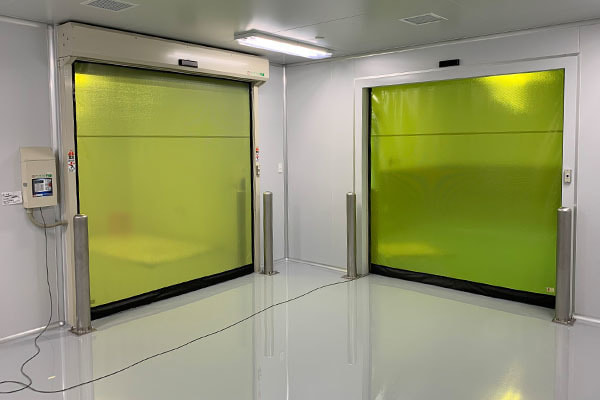

夜:屋内
![](_src/74986280/img04_20230522142638318.jpg?v=1712900020650)
マジックオプトロン門番の特長

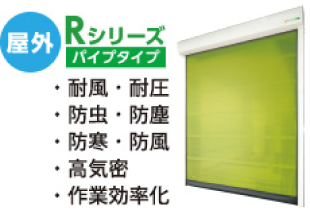

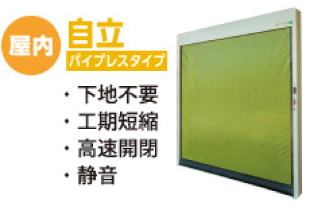

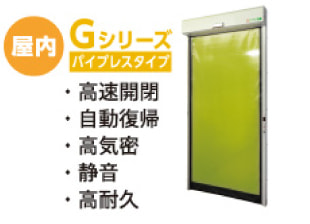

製品ラインナップ
![](_src/74988047/img08.png?v=1712900020650)
![](_src/74988034/img08_20230522142638434.jpg?v=1712900020650)
![](_src/74988036/img09.jpg?v=1712900020650)
業界最速の上昇速度 (Gシリーズ:パイプレスタイプ)
![特長1](_src/74988074/sign.png?v=1712900020650)
![](_src/74988154/img12.png?v=1712900020650)

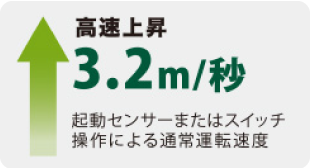

起動センサーまたはスイッチ操作による通常運転速度
![](_src/74988162/img11.png?v=1712900020650)

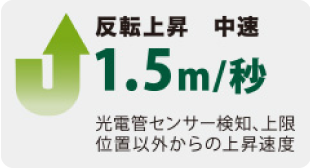

光電管センサー検知、上限位置以外からの上昇速度
![](_src/74988166/img10.png?v=1712900020650)
動作中に接触または負荷を検知した場合の安全な速度
開放時間を短縮し、作業効率が向上するとともに、虫やホコリの侵入・外気の流入による室内環境の変化を抑えることで、製品の品質向上や省エネに貢献します。

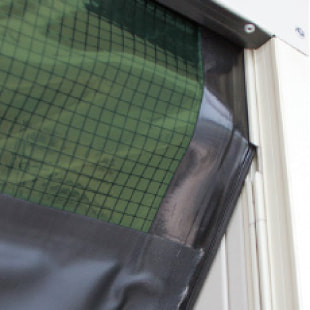

外れたシートの自動回復
(Gシリーズ:パイプレスタイプ)
![特長2](_src/74988286/sign.png?v=1712900020650)

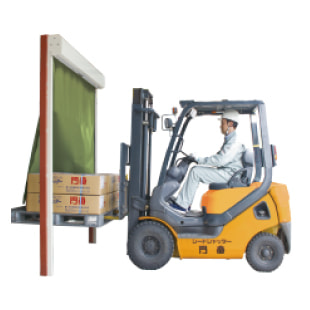

自動復帰機構付きなので、フォークリフトなどの出入りでシートが外れても、手間をかけずに回復します。

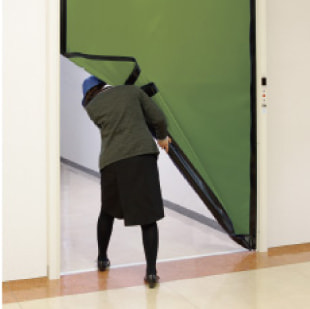

停電などの緊急時には、下端を持ち上げるだけで簡単に脱出できます。
また、バックアップ電源をつける事で容易に通路の確保が可能です。
![](_src/74988310/img13.jpg?v=1712900020650)
![](_src/74988314/img14_2638253747.jpg?v=1712900020650)
![](_src/74988318/img15.jpg?v=1712900020650)
風や気圧差に強いパイプ式 (Rシリーズ:パイプタイプ)
![特長3](_src/74938509/sign.png?v=1712900020650)

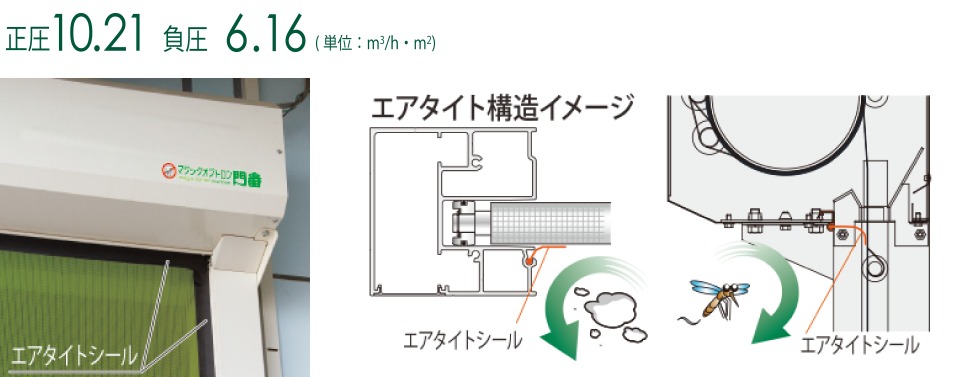

風や気圧差によるシートの膨らみからできる隙間を防いでしっかり密封。巻き取りボックス部とサイドフレーム部をエアタイト構造で高い機密性を確保します。
![](_src/74988384/img16.png?v=1712900020650)

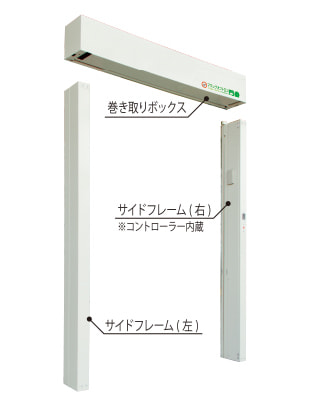

下地不要、短時間施工 (Gシリーズ:パイプレスタイプ)
![特長2](_src/74938512/sign.png?v=1712900020650)
![](_src/74988392/img17_2637549736.jpg?v=1712900020650)
製品仕様

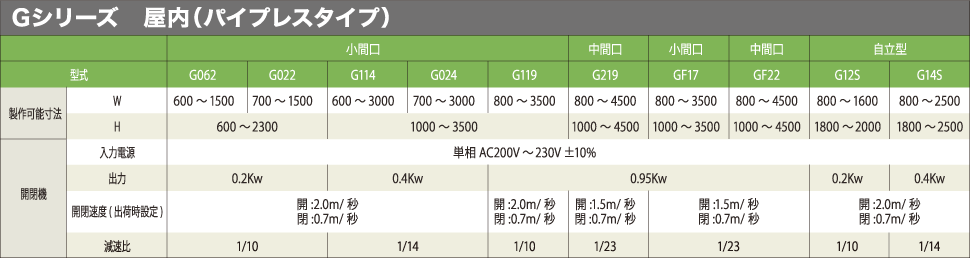

Gシリーズ 屋内(パイプレスタイプ)
![](_src/74988443/img19.png?v=1712900020650)
- Gシリーズは屋内設置型式 G219は下端ウェート増型式
- 操作スイッチは右フレームに設置 但しG114/119/219はH2200以下の場合、左フレームに設置
- コントローラーは、G022/024は巻き取りボックス内蔵のみ、G114はサイドフレーム内蔵またはGA別置き、G119/219はサイドフレーム内蔵またはKVA別置き
- G062/022/114/024/119/219はアルミフレームのみ、GF17/22はカラー鋼板/ステンレス鋼板フレームのみ
Gシリーズ 屋内(パイプレスタイプ)
![](_src/74988455/img20.png?v=1712900020650)

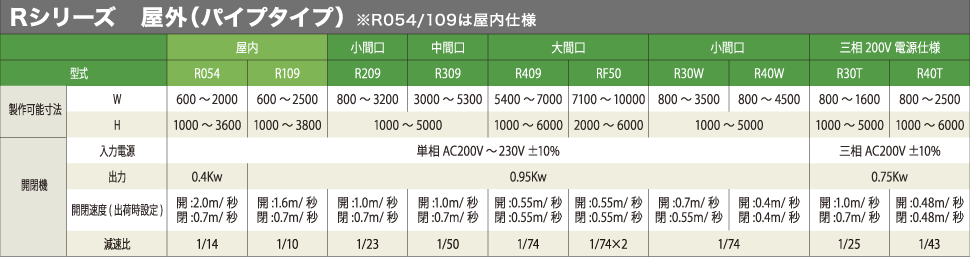

- R054/109/209/309は注文時にコントローラー内蔵または別置きを選択ください
- R054の別置きコントローラーはR109/209/309の仕様とは異なります
- R409型で開口幅W5400~6100mm以下 開口高H5000mm以上、W6200~7000mm 開口高H4200mm以上はKVB(大容量タイプ)を使用
- RF50はカラー鋼板/ステンレス鋼板フレームのみとなります
- 雨や結露など水の影響が想定される場所へ設置する場合は別置きコントローラーをご使用ください
- コントローラーは、R054/109/209/309のアルミフレームの場合はフレーム内蔵またはR054はGA別置き・R109/209/309はKVA別置き、鋼板製フレームの場合は別置き、R409はサイズによりKVA別置きまたはKVB別置き
製品仕様
![](_src/74989330/img21.jpg?v=1712900020650)
オイスターホワイト
(CGCCカラー鋼板)
日塗工No.H27-85B相当
(日本塗料工業会2015年H版)
![](_src/74989350/img22_20230522142637896.jpg?v=1712900020650)
アルミニウム
(アルマイト加工)
※アルミフレームのみ
※GF/RF50を除く
![](_src/74989334/img23.jpg?v=1712900020650)
ステンレス
(SUS304ヘアライン)
注文仕様
※Gシリーズは巻き取りボックスのみ(GFを除く)
※RF50はフレームのみ
- 1.製品に直接雨や水がかからないように取り付けてください
- 2.沿岸部や各種金属粉・科学薬品などを扱う腐食性雰囲気、結露・凍結・有毒ガスなど環境条件の悪い地域や場所での使用はお控えください
- 3.本体(W/H)は100mm単位の製作となります
- 4.製品の規格製作範囲を超える場合は別途ご相談ください 製作できない場合もありますのでご了承ください
- 5.製品の外観及び仕様を予告なく変更する場合がありますのでご了承ください
- 6.ご使用の際には取扱説明書をよく読み正しくお使いください
- 7.設置可能寸法が重なる型式は、型式別耐風速データを参考に機種選定ください
